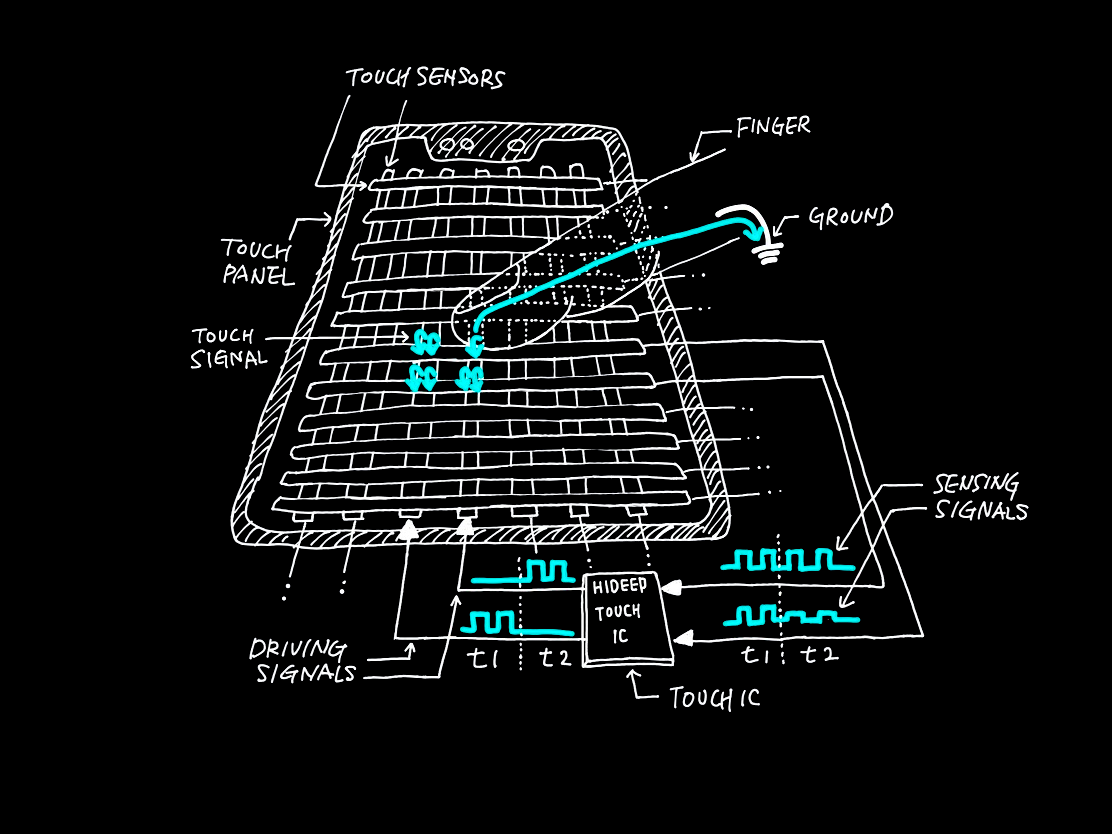

Touch기본적인 터치 센서의 동작은
직교 좌표계의 X 센서에 순차적으로 구동신호를 인가하고 Y 센서에서 신호를 수신합니다.
손 터치가 있을 경우 Y 센서에서 수신되는 신호에 왜곡이 발생하여 손 터치의 X, Y 위치를 알아냅니다.
터치 IC는 X 센서에 구동신호를 인가하고 Y 센서에서 신호를 수신하는 수신기 역할을 합니다.
Touch 에서의 성능은 noise에 대하여 얼마나 내성이 있는가가 가장 중요합니다.
특히 touch sensor 바로 아래에 배치되는 display에서 화면이 바뀔 때마다 noise가 크게 발생합니다.

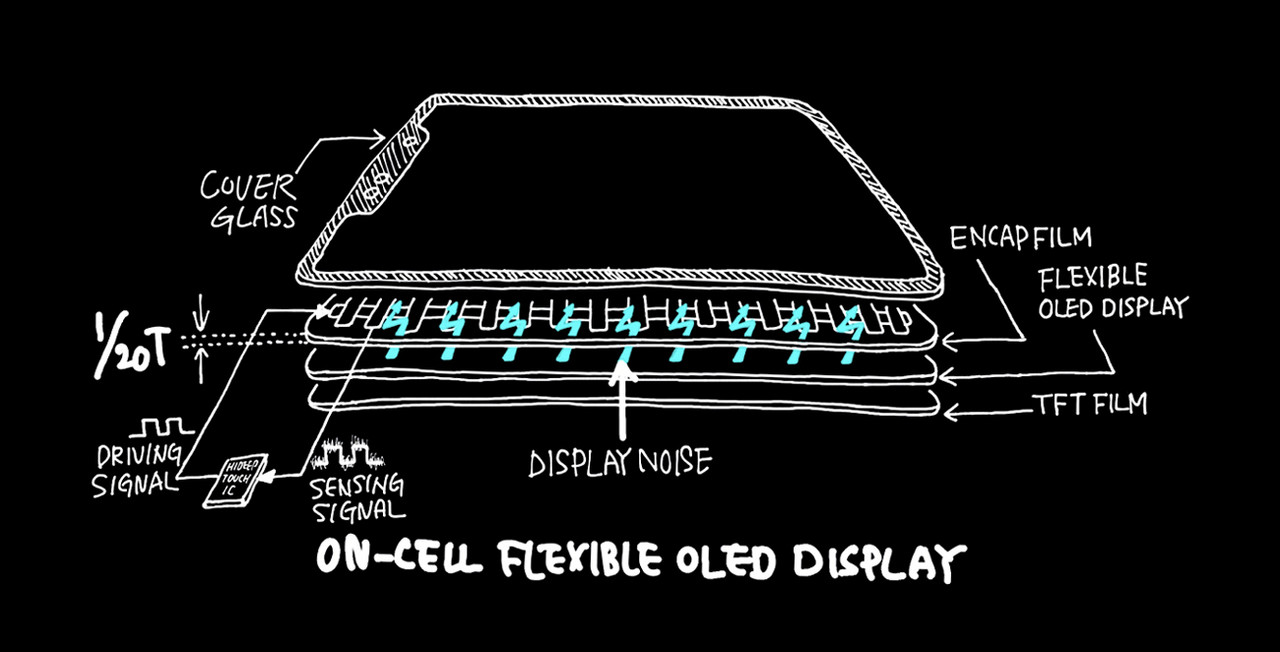

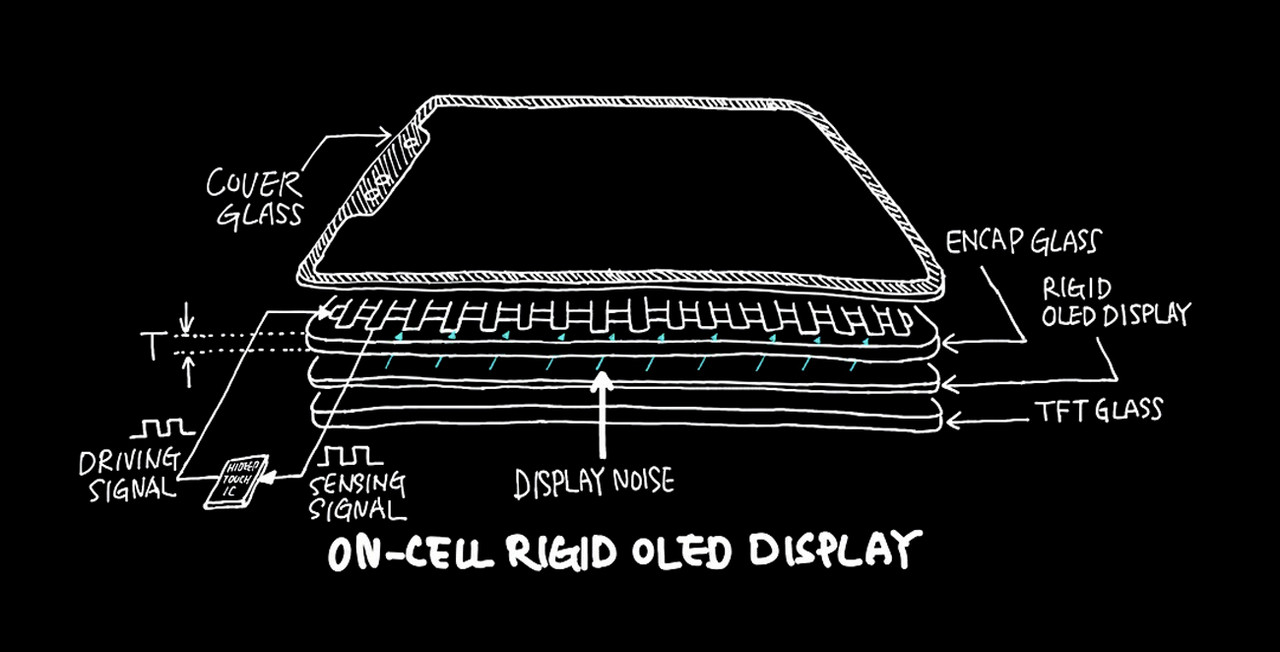

기존의 Rigid OLED display 의 On-cell 구조에서는 encap glass를 사용하여 touch sensor 와 display 사이에 충분한 거리가 있어서 display noise에 대하여 덜 민감하였습니다.하지만 Flexible OLED display의 On-cell 구조에서는 flexible 하도록 display 를 만들기 위해 encap film 을 사용하여
touch sensor와 display 사이의 거리가 기존의 약 ~1/20까지 줄어들게 되어서, touch sensor 에 영향을 끼치는 display로 부터의 noise가 약 10배 가량 커지는 환경이 되었습니다.

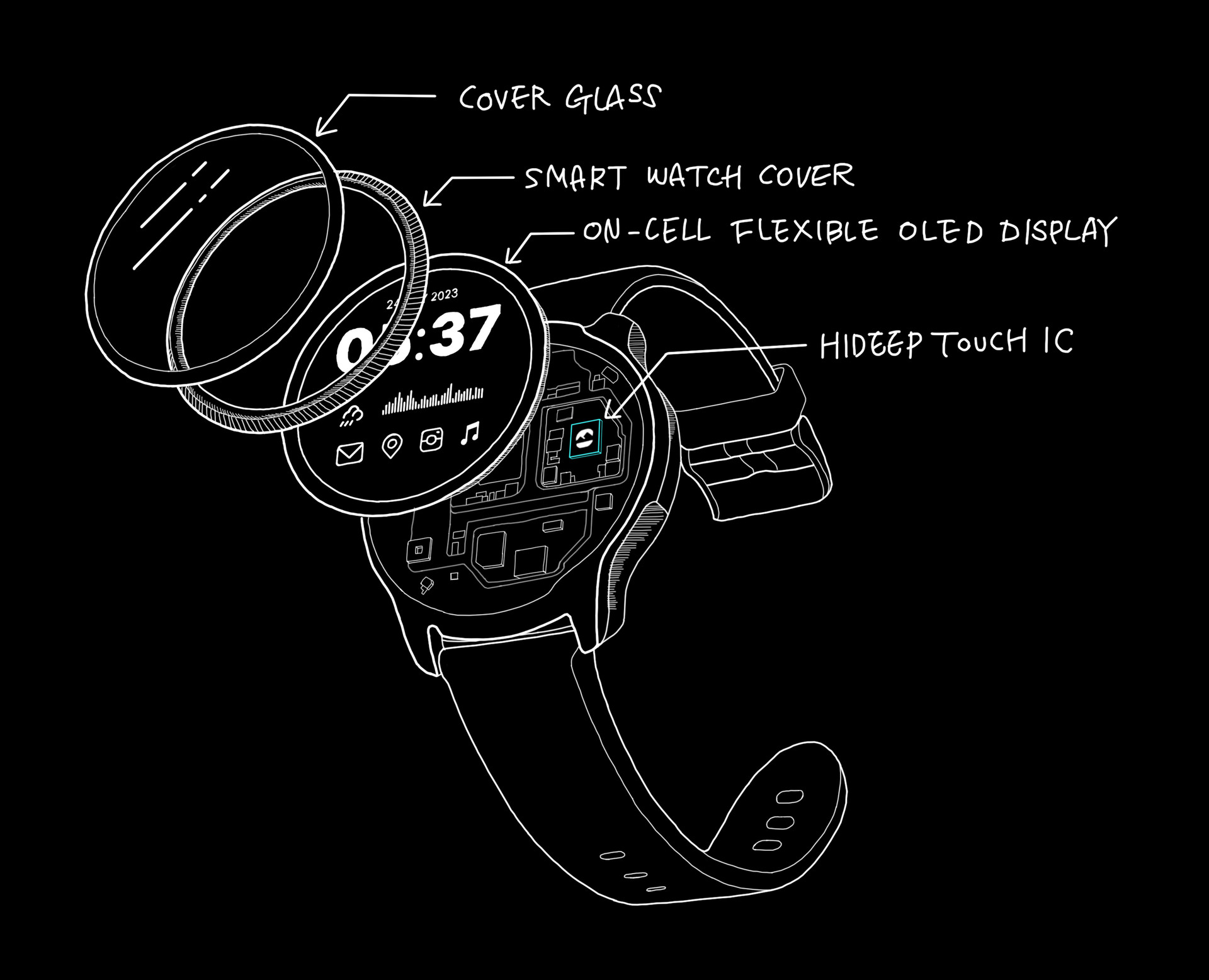

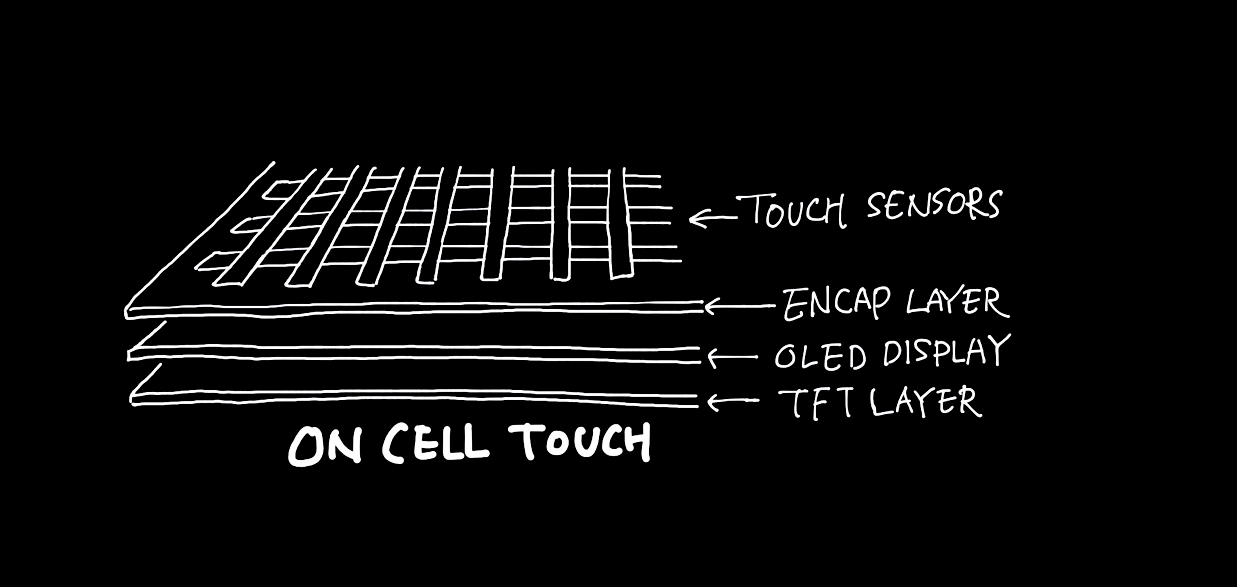

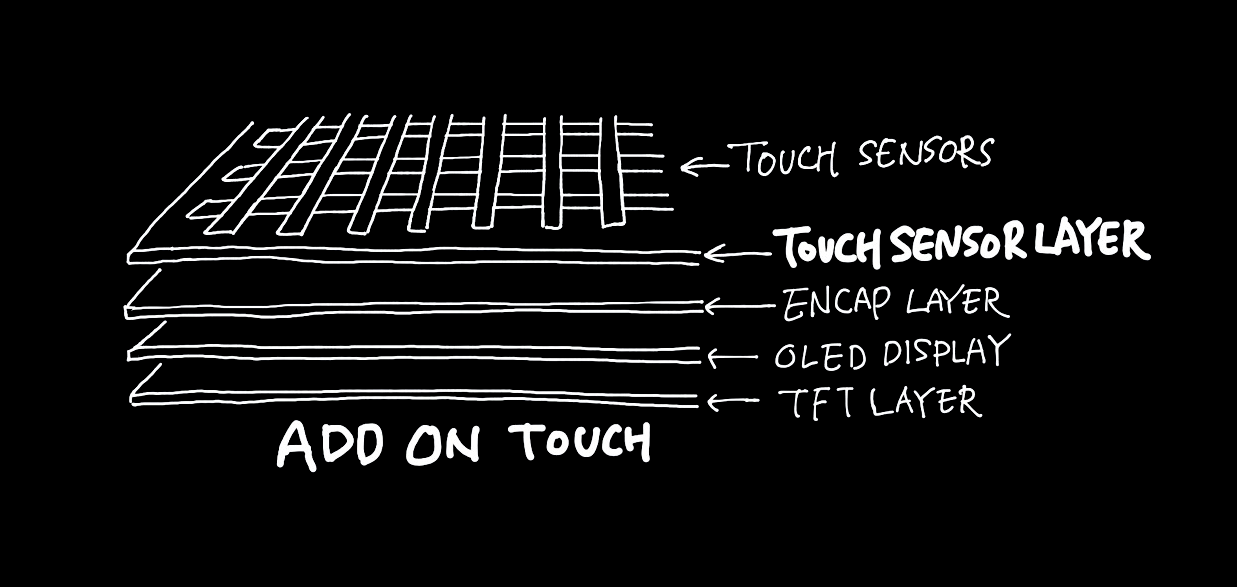

Touch 일체형, On-cell 이란?Touch 일체형은 Touch sensor를 디스플레이 안으로 넣는 구조입니다. 터치 Sensor는 화면을 터치하는 위치의 좌표값을 파악하도록 하는 용도입니다. 이 Touch sensor의 위치 구조에 따라 내장형 (On-cell type)과 외장형 (Add on type)으로 구분됩니다.내장형은 외장형 대비 display 패널을 얇게 만들 수 있습니다. Touch sensor를 내장하여 두께나 빛 투과율 부분에서 유리하게 됩니다. Display 패널이 얇아지면 공간 활용이 용이 해집니다. OLED 구조 층을 단순화해 접는 (Foldable, 폴더블) 스마트폰에도 적합하게 됩니다. 또한 Touch sensor panel (TSP)을 외부 회사에서 제작하게 하여 납품 받아 이를 디스플레이에 부착하는 등의 모든 절차, 공정 단계도 생략이 됨으로 원가를 낮추는 데에도 유리합니다.OLED display에 대한 Touch 일체형 구조는 유기물층의 공기와 수분 침투를 막는 박막봉지(TFE)에 touch sensor 전극을 증착해서 디스플레이 내부에 구현합니다.
